Nordson Dage社 正規代理店
当社は西日本エリアで唯一デモ機を保有しメンテナンスにも対応しております。

サブミクロンフォーカス
X線検査装置

特に電子部品、実装基板の検査や不良解析に
最適なアプリケーションを有しています

• 大型サンプルトレイで複数のサンプルを効率よく観察
• マッピング機能を使って観察位置を指定
• 多層基板の各層のパターンを確認したい
• 出荷検査として、基板上の複数位置の画像取得、NG判定を行いたい
• 加熱ステージ（オプション）によるはんだの溶融観察

Nordson DAGE社

Nordson DAGEはＸ線検査装置において輝かしい賞を受賞するなど、
世界のＸ線検査市場をリードするマーケットリーダーです。
英国のアイルズベリーを拠点とし、Ｘ線発生器、電源、ディテクターの主要部品を自社で設計・製造しています。
この他に例を見ない高いレベルでの垂直統合により、世界最高レベルでの
検査ソリューションが提供可能です。

モデルラインナップ

アプリケーション例

•
•
  BGA
•
  スルーホール
•
  斜めCT（X-PLANE）による多層解析

この商品について

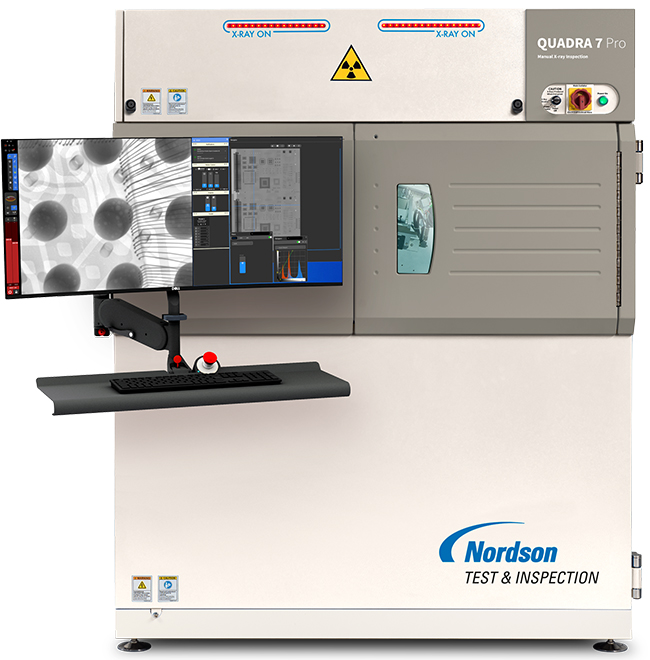

クラス最高の解像度

Nordson DAGE独自ののシールドタイプＸ線発生器「Quadra NT」は
クラス最高の認識解像度0.1μm（Quadra7）を実現しています。
X線発生器、電源、ディテクターのX線主要部品全てを自社で設計・製造し、
この他に例を見ない高いレベルでの垂直統合により、
世界最高レベルでの検査ソリューションが提供可能です。

管球メンテナンスフリー

Nordson DAGE独自ののシールドタイプＸ線発生器「Quadra NT」は密閉構造のため
フィラメント交換や真空ポンプなどの日常メンテナンスが一切不要で、
装置のダウンタイムを飛躍的になくすことができます。

優れた操作性

回転ステージを持たないNordson DAGE 独自の2軸傾斜機構により
サンプルトレイ（508×444mm）全面を素早く360°あらゆる角度から観察が可能です。
サンプルが回転しないので拡大した状態でも観察位置の把握が容易です。

操作性に優れたユーザーインターフェースは、マウスで全ての操作が可能で、
プログラム経験がなくても簡単に検査を半自動化することができます。

本機（Quadra5）の特徴

•
  サンプルトレイを直行CTユニットに
  交換することで3D画像構築が可能です。
•
  加熱ステージ

• ノードソン・デイジ社製メンテナンスフリー仕様
  シールド・トランスミッシブ管X線発生器「QuadraNT」搭載
• 認識解像度 0.35μm（10Wまで）/0.95μm（20Wまで）
• 管電圧30-160kV、最大出力20W
• 3.0M pixel フラットパネル検出器「Aspire FP」搭載
• 24インチ4Kモニタ
• 最大幾何学倍率2,500倍 デジタルズーム使用時45,000倍
• 大型テーブル 508×444mmを採用
• 最大サンプル重量5kg、最大サンプル高さ210mmまで対応
• X線検出器をMax70°傾斜、観察ポイントを中心に360°方向から観察可能
• マッピング機能を使って観察位置を指定、オートトラッキング機能により
  目標位置をずらさず観察可能
• サンプル自体（テーブル）を回転させないため、人間目線でスムーズに
  観察ポイントに到達できます
• エアーによる防振機構（AXIS）を標準装備

QUADRAシリーズによるデモが可能です。
詳細は弊社までお問い合わせ下さい。
